油氣集輸仿真實訓室

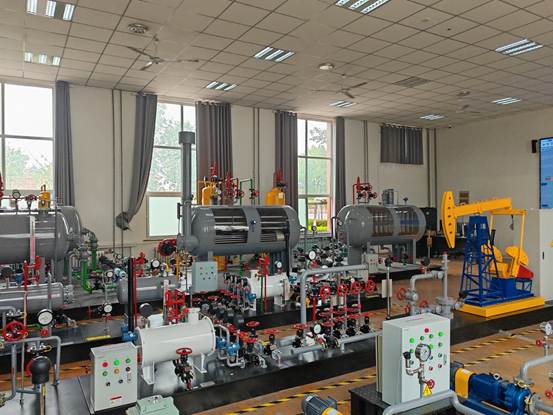

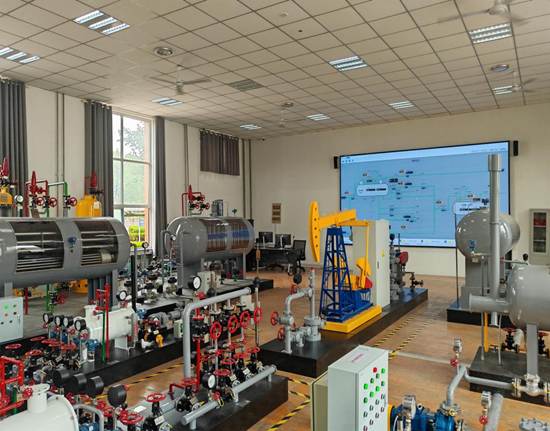

油氣集輸仿真實訓室占地面積178.35平米，實訓室現有井場模塊、計量站模塊、轉油站模塊、聯合站模塊、油庫模塊、實訓模塊6套裝置，主要用于模擬從井口到聯合站，再到油庫的全部油氣集輸工藝過程，包括油井產物的收集、氣液分離、原油脫水、天然氣凈化、油氣儲存運輸?shù)戎饕h(huán)節。實訓室除承擔油氣儲運技術、石油化工技術等專業學生的專業實訓，還先后承擔了技能大賽的集訓和比賽場地，同時，也是其他高校儲運學生的認識實習和生產實踐工作。
1.井場模塊：
油氣井井口是油氣生產的第一環節，根據舉升方式的不同，常見井型包括電潛泵井、螺桿泵井和抽油機井。電潛泵井采用井下電動離心泵舉升，適用于高產液量、中高含水油井；螺桿泵井依靠地面驅動頭帶動井下轉子旋轉抽油，對高粘度、高含砂原油適應性較強；抽油機井則通過游梁式或鏈條式抽油機帶動抽油桿及泵筒往復運動舉升液體，結構簡單、應用廣泛。三種井產出的流體均需通過采油樹出口經集油管線輸送至計量站。
2.計量站操作模塊：
井口產出的流體通常為油、氣、水混合物，其組成和流量因地質條件和舉升方式差異較大。為準確掌握單井生產動態，需對產液量、氣油比、含水率等關鍵參數進行定期計量。包括：進站管匯，匯管是計量站內的流體分配與匯集中心；水套加熱爐，用于對匯管匯集后的混合液或單井計量液進行加熱；計量分離器，用于對單井產液進行周期性計量的關鍵設備。
3.轉油站模塊
轉油站是油氣集輸系統的中間增壓、處理與轉運樞紐，其核心作用是接收來自一個或多個計量站的油氣水混合物，進行初步分離、緩沖、加熱和增壓，使處理后的介質滿足外輸至下一處理單元（如聯合站）的壓力、溫度和穩定性要求。
包括：分離器，接收計量站來液，進行初步的油氣水三相分離；緩沖罐，接收分離器來的油水混合物；水套加熱爐，油氣水混合物進入加熱爐的盤管，被加熱到所需的溫度；離心泵，為流體輸送提供動力。
4.聯合站模塊
聯合站是油田油氣集輸系統的核心處理廠站，承擔著原油、天然氣、采出水的最終分離、凈化、穩定與外輸任務。包括：三項分離器，對來液進行初步分離；沉降罐，進行原油的靜態沉降脫水；電脫水器，進行深度脫水；水套加熱爐，為站內流程提供熱源；離心泵，為站內流體輸送提供動力；天然氣分離器，對天然氣進行凈化；脫硫塔，脫硫塔，脫除天然氣中少量的硫化氫和有機硫。
5.油庫模塊
油庫模擬接收并暫存來自聯合站合格凈化原油的終端儲運單元，核心功能是儲存、計量、加壓、加熱和外輸。包括：儲油罐，接收并短期儲存聯合站來的凈化原油；水套加熱爐，對接收泵送來的高壓原油，進行加熱；離心泵，為原油外輸提供動力。
6.實訓模塊

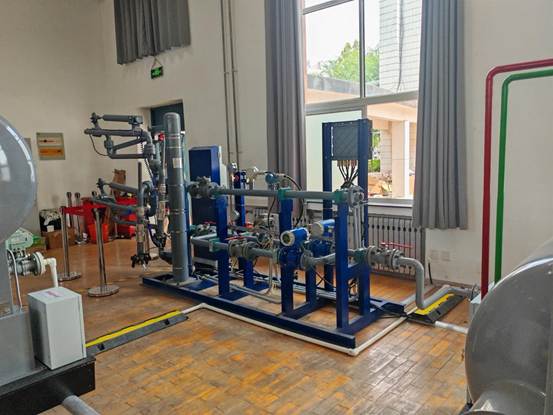

本實訓系統是一套模擬真實油庫公路發油及收油作業的微縮教學平臺。其核心功能是訓練學員安全、規范地完成裝車（將油庫中的油品裝入槽車）和卸車（將槽車中的油品卸回油罐）兩大核心工藝流程。主要設備為裝卸一體式鶴管，主要適用于槽車密閉裝卸作業，為汽車底部裝卸而設計的，借助快速接頭與槽車連接。
7.承接比賽情況
2025年承接?xùn)|營市職業院校技能大賽的“油氣儲運”賽道的比賽場地。同時該實訓室的油庫模式與“博赫杯”全國儲運比賽的內容相同，可作為參賽學生的備賽使用。
